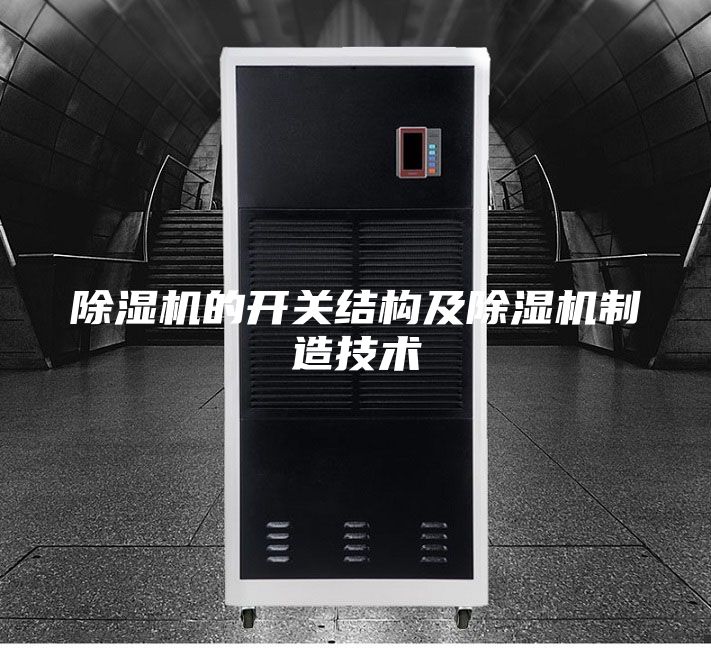

（除濕機的開關結構及除濕機制造技術）
本實用新型專利技術公開了一種除濕機的開關結構及除濕機，除濕機的開關結構包括浮子、水箱和微動開關，浮子包括浮動部、觸動開關、連接部；當水箱未裝配到位時，觸動開關未與微動開關接觸，微動開關處于斷開狀態，除濕機未開啟除濕功能；當水箱裝配到位且其水位未到達警戒水位時，浮子處于豎直狀態，且觸動開關壓緊微動開關，微動開關處于開啟狀態；除濕機開啟除濕功能；當水箱裝配到位且其水位到達警戒水位時，水箱中水的浮力使浮子旋轉，觸動開關脫離微動開關，此時微動開關處于斷開狀態，除濕機停止除濕。本實用新型專利技術避免了在水箱未裝配到位或水箱中水已滿的情況下，除濕機繼續除濕并將形成的冷凝水排出，保護了除濕機的使用環境。
【技術實現步驟摘要】
【專利摘要】本技術公開了一種除濕機的開關結構及除濕機，除濕機的開關結構包括浮子、水箱和微動開關，浮子包括浮動部、觸動開關、連接部；當水箱未裝配到位時，觸動開關未與微動開關接觸，微動開關處于斷開狀態，除濕機未開啟除濕功能；當水箱裝配到位且其水位未到達警戒水位時，浮子處于豎直狀態，且觸動開關壓緊微動開關，微動開關處于開啟狀態；除濕機開啟除濕功能；當水箱裝配到位且其水位到達警戒水位時，水箱中水的浮力使浮子旋轉，觸動開關脫離微動開關，此時微動開關處于斷開狀態，除濕機停止除濕。本技術避免了在水箱未裝配到位或水箱中水已滿的情況下，除濕機繼續除濕并將形成的冷凝水排出，保護了除濕機的使用環境。【專利說明】除濕機的開關結構及除濕機本技術涉及除濕領域，尤其涉及一種除濕機的開關結構及包括所述開關結構的除濕機。技術介紹隨著生活水平的提高，人們對生活質量要求越來越高，對空氣的濕度也有一定的要求。在一些特殊的場地，比如地下車庫，由于常年濕度比較大，為了防止在車庫中的物品銹化，必須通過除濕機控制車庫中的濕度。目前，除濕機一般具有水泵排水及手提水箱排水兩種排水方式，部分除濕機同時存在上述兩種排水方式；現有技術中，在手提水箱排水時，通常在水箱中的水位已滿后，提出水箱，將里面的水倒掉來完成排水過程，排水過程十分不便；且如果排水不及時，水箱中的水會溢出。技術實現思路本技術的主要目的在于提供一種除濕機的開關結構，以解決現有技術中不能及時排水導致水箱中的水溢出的問題。為實現上述目的，本技術提供的除濕機的開關結構，包括浮子、水箱和微動開關，所述浮子包括浮動部、設置于所述浮動部一側的觸動開關、設置于所述浮動部相對兩側的連接部；所述浮子通過所述連接部旋轉連接于所述水箱，且所述浮子設置于所述水箱內；所述微動開關通過連接或斷開與所述觸動開關的接觸進行開關。優選地，所述浮動部頂端凹設有第一腔體。優選地，所述浮動部的底端設有一斜面。優選地，所述連接部對稱設置于所述浮動部的相對兩外側；且自所述浮動部上靠近所述連接部的一端向遠離所述連接部的一端，所述斜面由高至低傾斜。優選地，所述觸動開關設置于所述浮動部上靠近所述連接部的一端。優選地，所述觸動開關正對于所述微動開關的位置設有接觸面。優選地，所述觸動開關高于所述浮動部的頂端。優選地，所述觸動開關為自所述浮動部頂端的角部延伸出的四方體，且所述觸動開關的頂端凹設有第二腔體。優選地，所述連接部為對稱設置于所述浮動部相對兩外側的轉動軸，所述水箱上設有與所述轉動軸適配連接的安裝孔。本技術還提供一種除濕機，包括所述的除濕機的開關結構。本技術除濕機的開關結構，包括浮子、水箱和微動開關，所述浮子包括浮動部、設置于所述浮動部一側的觸動開關、設置于所述浮動部相對兩側的連接部；所述浮子通過所述連接部旋轉連接于所述水箱；所述微動開關通過連接或斷開與所述觸動開關的接觸進行開關。當所述水箱并未裝配到位時，所述觸動開關未與所述微動開關接觸，所述微動開關處于斷開狀態，除濕機未開啟除濕功能；當所述水箱裝配到位且其水位并未到達警戒水位時，所述浮子處于豎直狀態，且所述觸動開關壓緊所述微動開關，所述微動開關處于開啟狀態；所述除濕機開啟除濕功能；當所述水箱裝配到位且其水位到達警戒水位時，所述水箱中水的浮力將所述浮子的底部托起，使所述浮子旋轉，所述觸動開關脫離所述微動開關，此時所述微動開關處于斷開狀態，所述除濕機停止除濕；本技術避免了在所述水箱未裝配到位或所述水箱中水已滿的情況下，除濕機繼續除濕并將形成的冷凝水排出，保護了除濕機的使用環境。【專利附圖】【附圖說明】圖1是本技術除濕機的開關結構一實施例的結構示意圖；圖2是圖1中所示除濕機的開關結構的浮子的立體結構示意圖；圖3是圖1中所示的水箱及處于豎直狀態的浮子的裝配結構示意圖；圖4是圖1中所示的水箱及處于傾斜狀態的浮子的裝配結構示意圖；圖5是圖1中所示除濕機的開關結構的水箱未裝配到位時的結構示意圖；圖6是圖1中所示除濕機的開關結構的浮子傾斜狀態時的結構示意圖。本技術目的的實現、功能特點及優點將結合實施例，參照附圖做進一步說明?！揪唧w實施方式】以下結合說明書附圖及具體實施例進一步說明本技術的技術方案。應當理解，此處所描述的具體實施例僅僅用以解釋本技術，并不用于限定本技術。本技術提供一種除濕機的開關結構。參照圖1至圖4，圖1是本技術除濕機的開關結構一實施例的結構示意圖；圖2是圖1中所示除濕機的開關結構的浮子的立體結構示意圖；圖3是圖1中所示的水箱及處于豎直狀態的浮子的裝配結構示意圖；圖4是圖1中所示的水箱及處于傾斜狀態的浮子的裝配結構示意圖；本實施例除濕機的開關結構包括浮子10、水箱20和微動開關30，所述浮子10包括浮動部101、設置于所述浮動部101—側的觸動開關102、設置于所述浮動部101相對兩側的連接部103;所述浮子10通過所述連接部103旋轉連接于所述水箱20，且所述浮子10設置于所述水箱20內；所述微動開關30通過連接或斷開與所述觸動開關102的接觸進行開關。參照圖5，圖5是圖1中所示除濕機的開關結構的水箱未裝配到位時的結構示意圖，當所述水箱20并未裝配到位時，所述觸動開關102未與所述微動開關30接觸，所述微動開關30處于斷開狀態，除濕機未開啟除濕功能；參照圖1，當所述水箱20裝配到位且其水位并未到達警戒水位時，所述浮子10處于豎直狀態，且所述觸動開關102壓緊所述微動開關30，所述微動開關30處于開啟狀態；所述除濕機開啟除濕功能；參照圖6，圖6是圖1中所示除濕機的開關結構的浮子傾斜狀態時的結構示意圖，當所述水箱20裝配到位且其水位到達警戒水位時，所述水箱20中水的浮力將所述浮子10的底部托起，使所述浮子10旋轉，所述觸動開關102脫離所述微動開關30，此時所述微動開關30處于斷開狀態，所述除濕機停止除濕。本技術避免了在所述水箱20未裝配到位或所述水箱20中水已滿的情況下，除濕機繼續除濕并將形成的冷凝水排出，保護了除濕機的使用環境。進一步地，如圖2所示，所述浮動部101頂端凹設有第一腔體1011，以便于在減輕所述浮動部101的重量，在所述水箱10中的水施加浮力至所述浮動部101底端時，可以使得所述浮子10可以順利旋轉。作為優選，如圖2至圖4所示，所述浮動部101的底端設有一斜面1012，使得當所述水箱10中的水施加浮力至所述斜面1012時，所述浮子10可以順著所述斜面1012按其既定的傾斜方向旋轉。進一步地，如圖2至圖4所示，所述連接部103對稱設置于所述浮動部101的相對兩外側；且自所述浮動部101上靠近所述連接部103的一端向遠離所述連接部103的一端，所述斜面1012由高至低傾斜，也即，當所述水箱10中的水施加浮力至所述斜面1012時，且其浮力的方向垂直于所述斜面1012，使得所述浮子10繞所述連接部103由所述斜面1012的較高處向所述斜面1012的較低處旋轉。進一步地，如圖2至圖4所示，所述觸動開關102設置于所述浮動部101上靠近所述連接部103的一端，以便于在所述浮子10不傾斜時，所述觸動開關102位于正對于所述微動開關30的位置；且所述觸動開關102正對于所述微動開關30的位置設本文檔來自技高網...
【技術保護點】
一種除濕機的開關結構，其特征在于，包括浮子、水箱和微動開關，所述浮子包括浮動部、設置于所述浮動部一側的觸動開關、設置于所述浮動部相對兩側的連接部；所述浮子通過所述連接部旋轉連接于所述水箱，且所述浮子設置于所述水箱內；所述微動開關通過連接或斷開與所述觸動開關的接觸進行開關。
【技術特征摘要】
【專利技術屬性】
技術研發人員：陳城彬，柴多云，吳兄鳳，張先雄，
申請(專利權)人：空調器中山，
類型：新型
國別省市：廣東;44
<
<
<
<
<
<
<
<
<
<
<
<
